使用萬用表測量102J100校正電容（標稱值1000pF±5%）需結合電容特性與儀器功能，通過分步測試判斷其性能。以下為專業且結構化的測量方法：

一、測量前準備

1. 確認電容參數

• 標稱值：102J100表示10×102pF（1000pF），容差±5%（即合格范圍：950pF~1050pF）。

• 耐壓：需結合電路實際電壓選擇測量條件（通常校正電容耐壓≥100V）。

2. 放電處理

• 必要性：電容可能殘留電荷，直接測量可能損壞萬用表或導致誤判。

• 操作：用1kΩ~10kΩ電阻跨接電容引腳放電，直至萬用表電阻檔顯示開路（OL）。

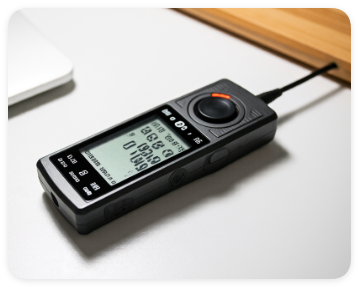

3. 萬用表選擇

• 電容測量功能：優先使用支持pF級測量的萬用表（如Fluke 117C、Victor VC9807A+）。

• 替代方案：若無可直接測電容檔位，改用電阻檔或頻率響應法（需結合信號源）。

二、分步測量方法

方法1：萬用表電容檔直接測量

1. 量程選擇：

• 將萬用表調至2nF檔（覆蓋1000pF，分辨率1pF最佳）。

2. 連接與讀數：

• 探針接觸電容引腳（無極性電容無需區分正負），穩定后記錄讀數。

3. 合格標準：

• 讀數在950pF~1050pF內，且連續測量3次波動≤2%。

方法2：電阻檔充放電法（無電容檔時）

1. 量程選擇：

• 調至20kΩ檔（高阻檔減少放電電流影響）。

2. 觀察充放電曲線：

• 初始狀態：顯示低電阻（萬用表內阻與電容短路）。

• 充電過程：阻值快速上升，約1~3秒后趨于無窮大（OL）。

3. 異常判斷：

• 阻值不上升：電容短路。

• 阻值恒定低值：電容漏電。

• 阻值震蕩：電容內部短路或自愈層失效。

方法3：頻率響應法（需輔助設備）

1. 原理：

• 電容容抗公式：XC=2πfC1，高頻下容抗降低，可間接驗證電容特性。

2. 操作步驟：

• 連接信號源（100kHz~1MHz）與示波器，串聯1kΩ電阻。

• 測量電容兩端電壓與輸入電壓比值，計算容抗并反推電容值。

3. 合格標準：

• 計算值與標稱值偏差≤10%（考慮寄生參數影響）。

三、常見問題與解決方案

四、注意事項

1. 溫度影響：

• 聚丙烯薄膜電容容量溫度系數約±50ppm/℃，建議測量時環境溫度穩定（±5℃內）。

2. 寄生參數干擾：

• 小容量電容（pF級）易受引腳電感、PCB走線影響，建議脫機測量或使用屏蔽夾具。

3. 安全操作：

• 避免在帶電電路中測量，高壓電容需放電至安全電壓（≤36V）后再操作。

五、總結與建議

• 推薦工具：支持pF級測量的數字萬用表（如Fluke 87V、UNI-T UT61E+）。

• 替代方案：若無專業設備，可通過電阻檔充放電法快速判斷電容是否短路或開路。

• 深度測試：對關鍵電路（如射頻匹配、精密濾波），建議使用LCR表（如Keysight E4980AL）進行復測。

通過上述方法，可系統化評估102J100電容的容量、漏電、自愈性能等核心指標，確保其滿足校正電路的精度要求。
