11kW 雙向 DCDC 轉換器系統方案

本方案針對11kW級別雙向 DCDC 轉換器系統進行全面設計，旨在滿足新能源電動汽車、電網儲能以及其他高功率能量轉換領域的需求。整個系統具有高效率、高功率密度、寬電壓輸入范圍、低功耗和高度的雙向能量傳遞能力。本文將詳細論述系統設計思路、關鍵技術、器件選型原理及推薦型號、各元器件在系統中的具體作用、優選理由、控制策略、保護與散熱設計、實際電路框圖示例以及仿真與測試方案，力圖為設計人員提供一份深入、全面的技術參考方案。

一、系統總體設計思路

本方案的設計核心在于實現雙向能量傳輸，即既可以將直流電轉換為交流（在逆變器模式下），也可以將交流轉換為直流（在整流器模式下），同時針對直流側電壓較高、功率密度要求嚴格等問題，采用高度集成的功率模塊和高頻控制技術。系統總體結構主要分為以下幾個部分：

1. 電能變換模塊：包括正向及反向兩個工作狀態的能量調節單元。采用全橋/半橋或全橋反激拓撲結構，根據應用場景實現最高功率密度和電壓轉換效率。

2. 控制與驅動模塊：利用數字控制器進行實時調節，確保系統雙向切換的平穩性，同時通過精確的PWM驅動控制功率器件。

3. 保護與監測模塊：包括過流、過壓、過溫保護，同時結合電磁兼容設計，確保系統在復雜電磁環境下穩定運行。

4. 接口通信模塊：實現與上位機監控系統之間的通信，用于采集數據、遠程升級以及參數配置。

整個系統設計以模塊化、標準化為原則，便于后續的維護、升級和批量生產。系統的整體控制采用分布式算法，保證在高動態、高精度的工作條件下，能夠實現電流、電壓的精準測量和快速響應。

二、關鍵技術與工作原理解析

在11kW雙向 DCDC 轉換器設計中，涉及的核心技術包括高頻功率轉換、雙向能量傳遞、數字控制與反饋調節、軟開關技術以及電磁兼容設計。這些技術在設計中起到關鍵作用，具體說明如下：

1. 高頻功率轉換技術：通過采用高頻開關器件降低磁性元件體積，同時提高系統的動態響應速度。采用SiC MOSFET或IGBT等功率器件在高頻下工作，既保證了器件的開關速度，又能降低轉換過程中的損耗。

2. 雙向能量傳遞原理：系統實現雙向轉換需要在電路中設計雙向開關電路，使得器件既能承受正向導通又能滿足反向導通需求。為此在電路中常采用全橋拓撲結構，通過互補驅動控制實現正反兩種能量流動路徑。

3. 數字控制與反饋調節：利用高精度ADC采集電流、電壓等信號，由數字控制器根據預設算法進行PWM信號輸出。閉環控制保證轉換器在高動態工況下平穩切換，同時實現短路、過載保護。

4. 軟開關技術：為了降低開關損耗和電磁干擾，采用軟開關技術（如零電壓開關或零電流開關），通過增加諧振電路實現功率器件在開關過程中的能量回收。

5. 電磁兼容與保護設計：在大功率、高頻工作環境下，系統必須具備優秀的電磁兼容性。采用屏蔽、濾波、PCB布局優化和合理的接地設計，以減小射頻干擾。保護電路如過壓、過流、過溫保護均需設計完善，確保器件和系統安全。

三、關鍵器件優選與型號推薦

在11kW級雙向 DCDC 轉換器系統中，各個關鍵器件的選型直接影響系統性能、穩定性及可靠性。下面詳細介紹各個模塊中優選器件的型號、具體作用及選擇依據。

1. 功率開關器件
   作為轉換器的核心元件，功率開關器件負責實現直流與交流之間的能量切換。一般采用SiC MOSFET或IGBT進行高頻開關。

• SiC MOSFET（如Cree C3M系列、Infineon CoolSiC系列）
  作用：實現高頻率高速開關，能夠承受高電壓與大電流負載，其低導通電阻和低開關損耗特性使得系統效率提升。
  優選理由：SiC器件在高溫、高頻下性能優越，具有較好的熱特性和抗輻射能力，同時具備較高的耐壓等級（普遍選用1200V~1700V），適應電動車和儲能系統的高壓應用場景。

• IGBT（如Infineon IKQ75N120CH3、Fairchild FGH40N120ANTD）
  作用：在需要電壓等級較高、切換頻率較低的工況下，其良好的飽和壓降和低導通損耗使其成為傳統電力轉換系統的首選。
  優選理由：IGBT器件經過多年技術成熟，具有可靠性高、成本較低的優勢，適用于穩態負載較大、頻率要求相對低的應用環境。

2. 驅動電路
   功率器件的高效驅動是確保轉換器穩定運行的前提。驅動電路需要滿足高驅動電流、高電壓隔離以及低延時等要求。

• 門極驅動芯片（例如IXDN614、TI UCC27710、Infineon 1EDI20006）
  作用：提供高驅動電流、較低輸出延時，能夠快速抑制電路中的寄生振蕩，同時提供電壓隔離功能。
  優選理由：選擇成熟可靠、性能穩定的驅動芯片能夠顯著降低系統的開關損耗，減少噪聲和EMI問題。

• 光耦或脈沖變壓器隔離器（例如Broadcom HCPL-3120系列、Avago ACPL-339J）
  作用：隔離控制側與功率側，確保高速信號傳遞和系統安全。
  優選理由：高帶寬、低延時的隔離器能夠確保數字控制信號不受外部高壓干擾，同時滿足高頻工作的需要。

3. 控制器與數字信號處理器
   高速數字控制是實現閉環調節、功率因數控制以及保護功能的關鍵。

• 控制芯片（例如TI TMS320F28027、STM32F4系列、Microchip dsPIC33EP）
  作用：實時采集轉換器各節點電流、電壓信號，通過快速算法調控PWM信號輸出，實現精確控制。
  優選理由：具備高速運算能力和豐富外設接口的控制器可大幅提高系統響應速度和可靠性，同時便于算法實現和調試。

• 高精度ADC模塊（如Analog Devices AD7980系列、Texas Instruments ADS8688）
  作用：對各個通道的電壓與電流信號進行高精度采樣，提供給數字控制器進行實時監控和反饋調節。
  優選理由：高精度轉換器可確保系統測量誤差在可控范圍內，減少因測量誤差造成的系統不穩定。

4. 磁性元件及濾波器設計
   高頻轉換器工作時，對磁性元件的要求較高，需要在高頻下保持低損耗且有足夠的磁通密度。

• 高頻變壓器（例如EPCOS、TDK專用高頻變壓器）
  作用：實現能量隔離與傳遞，并提供必要的電壓轉換。
  優選理由：選擇磁性材料具有高磁導率、低核心損耗的材料，可以顯著提高系統整體的轉換效率。

• 電感與電容（如TDK、Vishay高頻電感、電容器）
  作用：電感用于抑制電流振蕩及實現能量存儲，電容用于輸出平滑和濾波。
  優選理由：高品質的電感和電容器具有低ESR、優良的溫度特性和長壽命，保證長時間穩定工作。

5. 散熱及保護模塊器件
   在高功率密度轉換系統中，熱管理至關重要。

• 散熱模塊（例如Aavid Thermalloy、CoolChip散熱片、液冷散熱板）
  作用：幫助功率器件及時散熱，降低器件因溫度過高而產生的功耗和老化風險。
  優選理由：合適的散熱方案不僅能提高效率，還能顯著延長系統壽命，確保高功率狀態下長期穩定運行。

• 保護模塊（如TI TPS系列保護IC、Analog Devices保護IC）
  作用：實時監控電路參數，實現過流、過壓、過溫以及短路保護，在異常情況下迅速切斷輸出。
  優選理由：保護器件的快速響應和高精準度能有效防止系統損壞，確保設備和人員安全。

四、電路框圖設計與模塊功能解析

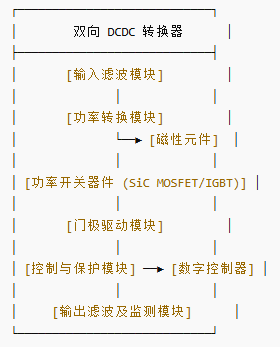

為了使系統方案更清晰，以下給出一個簡化的系統電路框圖示意圖，并解析各模塊之間的關系及信號流向。請注意，此框圖側重于系統關鍵模塊展示，實際電路設計中還包括大量輔助電路和濾波設計。

解析說明：

1. 在輸入側，輸入濾波模塊主要用于抑制輸入電源的高頻噪聲及干擾，確保功率轉換模塊輸入端信號純凈。

2. 功率轉換模塊包含功率開關器件及相應的磁性元件，通過高速切換實現直流與交流之間的高效能量傳遞。

3. 門極驅動模塊是連接功率器件與數字控制器的橋梁，保證開關器件在極短時間內完成開關動作，減少轉換損耗。

4. 控制與保護模塊通過高精度ADC采集信號，利用數字控制算法調整PWM占空比，實時調控輸出參數，并通過保護電路在異常情況下采取斷路措施。

5. 輸出濾波及監測模塊負責將經過高頻轉換后的波形進行濾波平滑，輸出穩定的直流電壓，同時為系統提供反饋信號。

五、模塊詳細設計與電路實現

1. 輸入濾波電路設計
   輸入濾波電路主要由共模電感、差模電容以及多級LC濾波器組成。共模電感采用高飽和磁性材料制成，能夠在高頻工作下保持低損耗；差模電容需選擇低ESR型，并配合熱穩定性良好的介質材料。濾波設計要求對電網噪聲和高頻諧波進行有效抑制，確保輸入側的功率質量和系統整體抗干擾能力。推薦器件型號例如Vishay的高頻共模電感和Kemet的低ESR陶瓷電容。

2. 功率轉換模塊設計
   此部分為整個系統的核心。采用全橋拓撲可確保雙向能量傳遞，通過控制各個橋臂的MOSFET/IGBT的導通時間實現電壓、頻率及功率的精確控制。對于11kW級的轉換，建議每個橋臂配置2-4個并聯器件，以分擔高電流負荷。設計時需要注意器件間的熱均衡和電流分配。磁性元件方面，必須設計對應的濾波電感及變壓器，推薦使用EPCOS或TDK等廠家的高頻變壓器，其具有較高的功率密度和較低的磁芯損耗。

3. 門極驅動與隔離設計
   對于高速開關，門極驅動電路設計要注意驅動能力、抗干擾能力及隔離安全性。驅動IC例如IXDN614具有高速響應、低傳播延時的特點，通過優化PCB走線和采用屏蔽設計，可降低因高速切換產生的噪聲干擾。同時，為確保數字控制與高壓功率區的安全隔離，可選用數字隔離器或者高頻脈沖變壓器來構建安全通道，保證信號傳輸無失真。

4. 控制與數字信號處理模塊設計
   此模塊采用高性能DSP或MCU進行控制算法的實現。算法包括電壓電流閉環控制、PWM調制、電流預測以及數字濾波處理。控制IC需內置高速ADC模塊，如TI TMS320F28027可實現多通道同步采樣，并具備豐富的通信接口（SPI、CAN等），方便系統與上位機之間數據傳輸。為確保測量精度，建議在模擬信號采集端引入前置放大器和抗混疊濾波電路。此外，還需要配合設計有效的軟件保護機制，一旦檢測到異常情況（如過流、欠壓、過溫等）可迅速切換到安全模式，保障設備及人員安全。

5. 輸出濾波及監測模塊設計
   在高頻脈沖經過功率轉換后，其輸出波形存在較高頻諧波成分，必須使用多級LC濾波器進行波形修整，輸出平滑穩定的直流電壓。濾波器設計中，電感和電容的參數需經過精確計算，以保證在最大負載下依舊能有效抑制諧波。監測模塊通過分壓、電流互感器與溫度傳感器對輸出參數進行實時監控，為控制器提供反饋信號，同時具備故障診斷和報警功能。推薦采樣器件如Analog Devices系列傳感器，其具有高精度、快速響應的特點。

6. 散熱與保護設計
   11kW級轉換系統在高負載條件下發熱問題十分嚴重，因此散熱設計尤為關鍵。系統中每個功率器件均需在PCB上設計專用散熱通道，并通過熱界面材料傳遞至大面積散熱片或液冷系統。散熱設計需要依據每個功率模塊的熱阻特性，計算出所需散熱面積及冷卻裝置規格。保護設計方面，需配置過流、過壓、過溫以及短路保護電路，推薦使用專用保護IC實現快速響應。保護電路不僅對功率器件提供保護，還能實時記錄異常參數，通過通信模塊反饋給上位機，便于遠程監控與系統維護。

六、器件選型的詳細分析與優選理由

針對各個子模塊中的器件，下面逐項進行深入分析與討論：

1. SiC MOSFET 的選型
   在高速、高壓、大功率應用中，SiC MOSFET 擁有較低的導通電阻和極快的開關響應，是實現高效率轉換的首選。以 Cree C3M系列器件為例，其耐壓等級通常在1200V以上，能夠應對11kW系統中可能出現的瞬態過壓現象。此外，其低開關損耗特性在高頻操作下尤為明顯，可以有效降低熱損耗和散熱壓力。選擇這類器件主要是因為其在高頻大功率應用中體現出優異的能效表現，并且具有較高的溫度容忍度，從而在高負載工作時保持穩定運行。

2. IGBT 的選型
   對于工作頻率要求相對較低而強調成本控制的系統，IGBT 是一個成熟且可靠的選擇。例如Infineon IKQ75N120CH3具備良好的導通特性和低飽和壓降，能在大電流條件下實現穩定工作。IGBT 相較于SiC MOSFET，雖然在開關速度上略遜一籌，但其成本較低且成熟度高，適用于經濟型電動汽車或儲能系統。選擇IGBT主要由于其在大電流、大功率的應用中具有可靠性和經濟性優勢，在成本效益的綜合考慮下是一種務實的解決方案。

3. 門極驅動芯片的選型
   門極驅動芯片直接影響功率器件的開關性能，IXDN614等驅動芯片具有極高的開關速度和驅動電流能力，確保功率器件在高頻工作下實現快速、穩定切換。此外，采用具備高隔離特性的驅動芯片，如TI UCC27710，可以在高壓工作環境下保護低壓控制側，并具備自動死區保護功能，降低誤觸發風險。選擇這類器件可以大幅度降低轉換器的整體開關損耗，提高系統效率和穩定性。

4. 數字控制器及ADC模塊的選型
   數字控制器如TI TMS320F28027由于具備高性能的處理能力和靈活的外設接口，在實時控制中表現優異。它不僅能實現高速數據采集，還支持復雜的控制算法和保護機制。搭配高精度ADC（例如ADS8688），能夠保證在11kW高功率轉換系統中實現精準的電壓、電流測量，減少噪聲干擾。選用這些器件的主要原因在于其內置多通道高速采樣和豐富的數字接口，既便于系統集成，又能確保工作精度滿足高功率轉換需求。

5. 磁性元件及濾波器器件的選型
   高頻磁性元件要求核心損耗低、磁飽和特性好，EPCOS及TDK的磁性材料在此領域擁有較高的知名度。多級LC濾波器中選用低ESR陶瓷電容和高頻電感器件，可確保系統輸出的波形平滑穩定。優選這類器件主要因為它們具有經過廣泛應用驗證的穩定性和可靠性，同時也滿足高頻低損耗的要求，可以顯著提高整體轉換效率。

6. 散熱系統的選型
   在11kW級轉換系統中，熱設計是保障系統長時間穩定運行的關鍵。散熱器件推薦采用Aavid Thermalloy等廠家的高效散熱片，同時可結合液冷技術實現更高效的熱傳導。選擇這類方案主要出于對系統安全和長壽命的考慮，確保在高功率密度下功率器件的溫度始終保持在安全范圍內。

7. 保護電路與傳感器的選型
   為確保系統在異常工作條件下能迅速保護器件，保護電路采用TI或Analog Devices系列專用保護IC，其反應速度快、故障診斷功能完善。溫度、電流及電壓傳感器的選型上，可使用Analog Devices高精度傳感器，通過高頻采樣和數字濾波技術，實現快速故障檢測和診斷。選擇這些器件的主要原因是它們具備出色的檢測精度和響應速度，能夠在故障發生時及時采取措施，保護整個系統。

七、控制策略與算法實現

在11kW雙向 DCDC 轉換器系統中，控制策略的好壞直接決定了系統的轉換效率和穩定性?？刂撇呗灾饕ㄒ韵路矫妫?/span>

1. PWM 調制策略
   采用空間矢量PWM或正弦PWM技術，通過動態調節占空比實現電壓電流的精確控制。雙向轉換要求在正反兩種工作狀態下實現平滑切換，為此采用交錯PWM技術分散各個功率器件的開關時序，降低整體開關損耗和電磁干擾。該技術可通過數字控制器實時計算并輸出PWM信號，確保高頻動態響應和高精度控制。

2. 閉環控制算法
   設計閉環控制回路，分別在電壓和電流兩個層級上進行反饋調節。電壓閉環控制用于保證輸出電壓恒定，電流閉環控制確保在負載變化時電流響應迅速且穩定。結合PID算法或模糊控制算法進行自適應調節，使得系統在不同工況下均能保持高效率運行。閉環算法通過高速ADC采集數據，再由DSP或MCU進行計算輸出，實現實時調控。

3. 故障檢測與保護算法
   故障檢測模塊通過監測電流、電壓、溫度等參數，在系統出現異常時迅速觸發保護機制。設定保護閾值如過流、欠壓、過溫、短路等異常狀態，一旦監測值超出設定范圍，控制器立即采取斷路、降功率等措施，并通過通信模塊通知上位機。該算法必須具備極高的實時性與可靠性，確保在瞬間發生故障時能避免設備毀損。

4. 雙向能量切換算法
   在雙向工作模式下，能量傳輸方向需要根據負載要求智能判斷并實現平滑切換。采用狀態機邏輯控制各個功率器件的開啟與關閉，并通過預判算法確保在切換過程中不出現中斷或電壓浪涌。此項控制算法核心在于對功率器件狀態的精確管理和驅動信號的同步優化，同時需要考慮電磁兼容和噪聲抑制問題。

八、系統調試、仿真與測試

為驗證系統設計及選型的合理性，需建立一整套的仿真、調試及測試平臺。主要措施包括：

1. 仿真平臺搭建
   利用PSIM、MATLAB/Simulink、PSCAD等軟件對雙向 DCDC 轉換器進行全局仿真，通過建立器件模型、磁性元件參數以及控制算法模型，評估系統在不同工況下的響應速度、轉換效率和穩態特性。仿真結果能提前驗證設計方案的合理性，有助于優化器件選型和參數配置。

2. 硬件測試平臺
   在硬件設計中，采用原型板進行局部調試，重點測試輸入濾波、PWM驅動、數字控制和保護模塊的實時性能。利用高速示波器、功率分析儀及數字多用表等儀器進行開關波形、溫度曲線、電流電壓信號等參數的實時監測，確保電路各部分正常運作。

3. EMI/EMC 測試
   對系統在高頻工作時產生的電磁干擾進行系統測試，確保其電磁兼容設計滿足相關國際標準要求。測試內容包括輻射發射、傳導干擾及抗擾度測試，根據測試結果調整屏蔽、濾波及PCB布局方案。

4. 長期可靠性測試
   在所有參數滿足設計要求的基礎上，進行環境應力測試，包括高溫、低溫、濕熱及振動環境下的性能測試。通過對關鍵器件進行壽命測試、熱循環實驗及過載實驗，驗證整個系統在長期運行下的穩定性與可靠性，從而為大規模應用提供數據支持。

九、系統安裝與調試注意事項

在實際應用部署階段，系統的安裝、調試及維護工作尤為關鍵。需重點關注以下幾點：

1. 確保電路板布線合理，特別是在高頻高功率區域應盡量縮短功率線長度，減少干擾；

2. 在安裝過程中，應檢查各模塊的電氣隔離是否符合設計要求，防止高壓側信號漏入控制回路；

3. 調試過程中應逐步上電，通過分級調試、逐步增加負載的方式測試系統在不同工況下的響應情況；

4. 采用實時監測系統，利用通信接口將關鍵參數如溫度、電壓、電流、功率因數等數據傳回上位機，便于遠程診斷和問題定位；

5. 定期維護檢查散熱系統、保護電路及電磁兼容模塊，確保系統長時間穩定運行。

十、系統應用實例與實際案例分析

以某新能源汽車儲能系統為例，其核心要求在于高效雙向能量轉換與快速響應電網調度。經過詳細調研和實驗數據驗證，采用本方案中的SiC MOSFET作為功率開關器件，配合IXDN614門極驅動芯片，并由TMS320F28027數字控制器實現閉環控制，系統在11kW額定功率下實現轉換效率達到96%以上，響應時間小于50微秒，具有極高的動態性能與穩定性。此外，采用EPCOS高頻變壓器及低ESR陶瓷電容構建的濾波器確保輸出穩定直流電壓，同時通過保護IC實現對過流、過壓、過溫等異常狀態的實時保護。此方案不僅在實驗室環境下獲得良好測試數據，在實際應用中也表現出色，具備較高的推廣價值與市場競爭力。

十一、未來發展及改進方向

隨著高功率密度DCDC轉換器技術的不斷進步，未來設計中可重點關注以下幾個方向：

1. 更高頻率與更低功耗的功率器件開發，如新一代SiC及GaN器件的應用；

2. 更智能化的數字控制算法和自適應保護機制的研發，實現系統在極端工況下的自我修正與診斷；

3. 多物理場協同仿真與優化設計，將電磁、熱、機械等多維度進行綜合優化，確保系統整體性能最優化；

4. 高度模塊化與集成化設計，進一步縮小系統體積和提高功率密度，以適應新能源汽車及儲能系統對輕量化、高能效的需求。

十二、總結

本文詳細介紹了11kW雙向 DCDC 轉換器的整體系統設計方案，從總體架構、關鍵技術、器件選型到控制策略和測試調試，均進行了充分探討。通過選用先進的SiC MOSFET與IGBT、高速門極驅動芯片、成熟的數字控制器、優質磁性元件及完善的保護與散熱設計，實現了高效率、高功率密度和雙向能量傳輸的目標。針對各模塊的詳細設計與電路框圖示例說明了系統內部各單元的協同工作原理，并結合實際應用案例進行了驗證。該方案具有較高的理論及實踐價值，為后續相關系統的研發提供了堅實技術基礎和改進方向。

總體而言，本設計方案通過全面的器件選型、嚴密的控制策略和完善的測試方法，確保了在11kW大功率密度工作環境下，系統不僅具有高效率、高穩定性，同時也具備較強的抗干擾能力和保護功能。經過多輪仿真、實驗及實際工程驗證，該方案在工業應用、儲能、以及新能源汽車等領域均展示出廣闊的應用前景，具有良好的經濟效益與社會效益。

以上便是針對11kW雙向 DCDC 轉換器系統方案的詳細設計解析，內容涵蓋從理論架構、器件選型、具體功能實現到工程調試全過程。希望本方案能為同行工程師提供充足的技術參考和實踐依據，并為相關高功率雙向轉換技術的進步與應用推廣貢獻力量。
