達林頓晶體管陣列驅動的分類

　　達林頓晶體管陣列驅動是一種由多個達林頓晶體管組成的電子開關，廣泛應用于功率放大和開關電路中。根據不同的應用場景和性能需求，達林頓晶體管陣列驅動可以進行多種分類，以便工程師和設計師在選擇合適的組件時做出更精準的決策。

　　按功能分類，達林頓晶體管陣列驅動主要分為開關型和放大型。開關型達林頓晶體管陣列用于控制電流的開關，適用于電源管理和電機驅動等領域。放大型達林頓晶體管陣列則主要用于信號放大，適合音頻處理和傳感器信號處理等應用。

　　按封裝形式分類，達林頓晶體管陣列驅動的封裝形式多種多樣，常見的有DIP（雙列直插封裝）、SMD（表面貼裝封裝）和TO220等。DIP封裝適合于傳統電路板，而SMD封裝則更適合于現代小型化和高密度的電子產品。TO220封裝則常用于需要散熱的高功率應用。

　　按電流輸出分類，達林頓晶體管陣列驅動可以分為小電流型和大電流型。小電流型適用于低功耗的應用，如便攜式設備；而大電流型則用于需要較大驅動能力的場合，比如電機驅動和高功率LED照明等。

　　按工作電壓分類，達林頓晶體管陣列驅動可以分為低壓型和高壓型。低壓型適合用于5V或12V的電源系統，而高壓型則可以承受更高的電壓，適合用于工業控制和電力電子設備。

　　按應用領域分類，達林頓晶體管陣列驅動可以分為消費電子、工業控制、汽車電子和通信設備等。消費電子領域主要用于音響、電視等設備；工業控制則涉及到自動化設備和機械控制；汽車電子則用于車載電源管理和傳感器控制；而通信設備則需要高頻率和高穩定性的晶體管陣列。

　　按增益特性分類，達林頓晶體管陣列驅動可以分為高增益型和低增益型。高增益型適用于對信號放大要求較高的場合，而低增益型則適合對增益要求不高的應用。

　　按熱性能分類，達林頓晶體管陣列驅動可以分為標準型和增強型。標準型適合一般的工作環境，而增強型則設計有更好的散熱性能，適用于高溫或高功率的應用場景。

　　按驅動特性分類，達林頓晶體管陣列驅動可以分為電壓驅動型和電流驅動型。電壓驅動型適合于信號控制，而電流驅動型則適合于需要高驅動能力的應用。

　　達林頓晶體管陣列驅動的分類多樣，涵蓋了功能、封裝形式、電流輸出、工作電壓、應用領域、增益特性、熱性能和驅動特性等多個維度。了解這些分類有助于工程師和設計師在選擇合適的達林頓晶體管陣列驅動時做出更為精準的決策，以滿足不同電路設計的需求。隨著電子技術的不斷發展，達林頓晶體管陣列驅動將繼續推出更多符合市場需求的高性能產品。

　　達林頓晶體管陣列驅動的工作原理

　　達林頓晶體管陣列驅動的工作原理基于達林頓晶體管的獨特結構和放大機制。達林頓晶體管，也稱為達林頓對（Darlington Pair），是由兩個或多個晶體管（通常是雙極性晶體管）通過特定的連接方式組合而成的復合結構。這種結構的核心思想是通過級聯多個晶體管來實現更高的增益和更低的輸出電阻。

　　在達林頓晶體管陣列中，每個單元由兩個晶體管級聯組成。第一個晶體管的集電極連接到第二個晶體管的基極，形成信號的級聯放大。當輸入信號（通常是電壓信號）加到第一個晶體管的基極時，該晶體管會將其放大并輸出到集電極。這個放大的信號作為第二個晶體管的輸入信號，進一步被放大。由于每個晶體管都具有一定的放大倍數（通常用希臘字母β表示），因此整個達林頓晶體管的放大倍數就是各個晶體管放大倍數的乘積。

　　這種級聯放大的結構使得達林頓晶體管陣列具有非常高的電流增益。這意味著它可以用較小的輸入信號驅動較大的負載電流，從而在各種應用中發揮重要作用。此外，達林頓晶體管的工作原理基于正反饋機制。當輸入信號增加時，第一個晶體管的輸出電流增加，導致第二個晶體管的基極電流也增加。這進一步增強了第二個晶體管的輸出電流，從而形成一個正反饋循環。這種正反饋機制使得達林頓晶體管具有非常高的電流增益和靈敏度。

　　達林頓晶體管陣列的輸出電阻較低，這意味著它能夠提供穩定的輸出電流，并且不容易受到外部干擾的影響。這一特性使得達林頓晶體管在需要電流控制的場合中非常有用。此外，達林頓晶體管的頻帶響應較寬，可以在較寬的頻率范圍內工作。

　　在實際應用中，達林頓晶體管陣列通常用于驅動高功率負載，如電機、繼電器、LED顯示屏等。例如，在LED智能顯示屏中，行驅動器和列驅動器均可采用高β、高速低壓降的達林頓管。圖2是用BD683（或BD677）型中功率NPN達林頓管作為列驅動器，而用BD682（或BD678）型PNP達林頓管作行驅動器，控制8×8 LED矩陣板上相應的行（或列）的像素發光。

　　達林頓晶體管陣列的結構采用達林頓晶體管方式，具有較高的擊穿電壓和較強的驅動能力，可直接與TTL電路或CMOS電路的邏輯兼容，因此用途十分廣泛。例如，對多路弱信號進行放大，驅動不同的負載，完成規定的控制功能。特別是每塊集成電路共設有七個達林頓晶體管單元，與目前常用的七段數字顯示相對應，可以方便地與數字電路中的七段譯碼器相連接，以驅動大屏幕的數字顯示單元。

　　達林頓晶體管陣列驅動的工作原理基于其獨特的級聯放大結構和正反饋機制，使其具有高電流增益、低輸出電阻和寬頻帶響應等顯著特性，廣泛應用于各種需要高精度電流控制和高靈敏度的應用中。

　　達林頓晶體管陣列驅動的作用

　　達林頓晶體管陣列驅動在電子工程領域扮演著至關重要的角色，其主要作用在于放大高功率信號和實現高效的開關控制。這種陣列由多個達林頓晶體管組成，每個達林頓晶體管實際上是由兩個晶體管級聯而成，通過級聯放大的概念，實現了輸入信號的多重放大。這種結構使得達林頓晶體管陣列具有極高的電流放大倍數和較低的輸入電阻，從而能夠提供強大的驅動能力和良好的輸入匹配。

　　在實際應用中，達林頓晶體管陣列驅動廣泛應用于各種需要高功率放大的場合。例如，在音響設備中，它被用于功率放大器和揚聲器驅動器，能夠將微弱的音頻信號放大到足以驅動揚聲器的程度，從而產生高質量的聲音輸出。在通信設備中，達林頓晶體管陣列驅動被用于調制解調器和無線通信模塊，能夠放大高頻信號，確保信號的穩定傳輸。

　　達林頓晶體管陣列驅動在工業控制領域也發揮著重要作用。例如，在伺服驅動器和步進電機控制器中，它能夠驅動電機和其他執行元件，實現精確的運動控制。在家電產品中，如電磁爐和微波爐，達林頓晶體管陣列驅動被用于控制加熱元件，實現高效的能量轉換。在汽車電子系統中，它被用于發動機控制系統和車身電子系統，能夠驅動各種傳感器和執行器，實現車輛的智能化控制。

　　達林頓晶體管陣列驅動還具有良好的開關特性，能夠作為電子開關使用。例如，在電源管理電路中，它可以實現電源的開關控制，確保電路的安全運行。在LED智能顯示屏中，達林頓晶體管陣列驅動被用于行驅動器和列驅動器，能夠控制LED矩陣板上相應的行和列的像素發光，實現各種文字和圖案的顯示。

　　選擇合適的達林頓晶體管陣列驅動時，需要考慮多個因素。首先是CE反向耐壓，這是確保電路安全運行的重要指標。其次是工作電流和放大倍數，它們需要根據具體的應用需求進行選擇。最后是耗散功率，它代表了晶體管能夠承受的最大熱量損耗，也是選擇時需要考慮的重要因素。

　　達林頓晶體管陣列驅動以其獨特的結構和工作原理，在電子世界中發揮著不可或缺的作用。無論是作為功率放大器、驅動電路還是開關電路，它都能夠提供可行、可靠的解決方案。隨著科技的不斷發展，達林頓晶體管陣列驅動的應用領域將繼續擴大，為電子技術的進步注入新的生機。

　　達林頓晶體管陣列驅動的特點

　　達林頓晶體管陣列驅動是一種特殊的電子元件，它通過將多個晶體管級聯在一起，實現對輸入信號的高增益放大和開關控制。這種結構使得達林頓晶體管陣列在電子工程領域中扮演著重要角色，特別是在需要高功率輸出和快速開關的應用中。

　　達林頓晶體管陣列驅動具有高增益的特點。由于采用了兩個或多個晶體管級聯的方式，輸入信號經過多次放大，最終輸出一個高功率的信號。這種高增益特性使得達林頓晶體管陣列能夠用較小的輸入電流驅動較大的負載，從而提高了電路的效率和可靠性。例如，在音響設備中，達林頓晶體管陣列可以用于功率放大器和揚聲器驅動器，提供足夠的功率輸出，確保聲音的清晰度和音質。

　　達林頓晶體管陣列驅動具有高輸出功率的能力。由于其獨特的結構和工作原理，達林頓晶體管陣列能夠提供強大的驅動能力，滿足各種高功率應用的需求。例如，在工業控制領域，達林頓晶體管陣列可以用于伺服驅動器和步進電機控制器，實現精確的運動控制和自動化操作。此外，在家電產品中，達林頓晶體管陣列可以用于電磁爐和微波爐等設備，提供穩定的功率輸出，確保設備的正常運行。

　　達林頓晶體管陣列驅動具有快速開關速度的特點。由于其采用了級聯放大的概念，輸入信號經過多次放大后輸出，因此能夠實現快速的開關控制。這種快速開關特性使得達林頓晶體管陣列在需要快速響應的應用中表現出色。例如，在通信設備中，達林頓晶體管陣列可以用于調制解調器和無線通信模塊，實現高速的數據傳輸和信號處理。此外，在汽車電子領域，達林頓晶體管陣列可以用于發動機控制系統和車身電子系統，實現快速的信號響應和控制操作。

　　達林頓晶體管陣列驅動還具有良好的輸入匹配和較低的輸入阻抗。由于其采用了級聯放大的結構，輸入信號首先被第一個晶體管放大，然后傳遞給第二個晶體管進行進一步放大，因此能夠提供良好的輸入匹配。這種良好的輸入匹配特性使得達林頓晶體管陣列能夠與各種輸入信號源良好配合，確保信號的準確傳輸和放大。同時，較低的輸入阻抗也使得達林頓晶體管陣列能夠與TTL、CMOS等邏輯電路良好配合，實現各種數字邏輯操作。

　　達林頓晶體管陣列驅動具有高增益、高輸出功率、快速開關速度和良好的輸入匹配等特點，使其在電子工程領域中得到廣泛應用。無論是在音響設備、通信設備、工業控制、家電產品還是汽車電子領域，達林頓晶體管陣列驅動都能夠發揮其獨特的優勢，滿足各種高功率和快速響應的應用需求。隨著電子技術的不斷發展，達林頓晶體管陣列驅動的應用領域將繼續擴大，為電子技術的進步注入新的生機。

　　達林頓晶體管陣列驅動的應用

　　達林頓晶體管陣列驅動在電子工程領域扮演著至關重要的角色，其高增益、高輸出功率和快速開關速度等特性，使其在功率放大和開關電路中得到廣泛應用。本文將深入探討達林頓驅動芯片的基本原理、應用領域以及常見型號特點，并提供選擇合適型號的建議。

　　達林頓晶體管陣列驅動的基本原理是利用達林頓管的電流放大特性，將兩個或多個晶體管的作用結合起來，實現對輸入信號的放大和開關控制。通過級聯連接的晶體管，達到高增益和高輸出功率的效果。這種結構使得達林頓晶體管陣列具有很高的電流放大倍數和較低的輸入電阻，從而能夠提供強大的驅動能力和良好的輸入匹配。

　　達林頓晶體管陣列驅動的應用領域非常廣泛，幾乎涵蓋了電子技術的各個領域。在音響設備中，它被用于功率放大器和揚聲器驅動器，能夠放大高功率信號，滿足音頻應用的需求。在通信設備中，它被用于調制解調器和無線通信模塊，實現信號的高效傳輸。在工業控制中，它被用于伺服驅動器和步進電機控制器，實現精確的運動控制。在家電產品中，它被用于電磁爐和微波爐，實現高效的加熱控制。在汽車電子中，它被用于發動機控制系統和車身電子系統，實現車輛的智能化控制。

　　常見的達林頓驅動芯片型號包括ULN2003和ULN2803。ULN2003是一款3通道的達林頓晶體管陣列，具有高壓、大電流的特點，主要用于工業和民用燈具、繼電器以及打印機撞針的驅動。ULN2803是一款8通道的達林頓晶體管陣列，與ULN2003類似，每路輸出電流為500mA，峰值電流為600mA，輸出電壓為50V。同樣采用共發射極結構，每路可以自主輸出。常用于驅動直流電機、LED顯示燈、大功率緩沖以及通用邏輯電路等各種負載。

　　在選擇達林頓驅動芯片型號時，需要考慮以下幾個因素：應用領域、工作電壓和電流、增益和帶寬、封裝形式以及價格和品牌。根據具體應用場景需求選擇型號，確保其符合電路設計的工作電壓和電流范圍，滿足信號處理的增益和帶寬要求，適配電路板布局和散熱需求的封裝形式，并在性能符合要求的前提下，考慮價格和品牌的因素。

　　達林頓驅動芯片作為電子工程領域的重要組件，選擇合適型號需綜合考慮應用領域、工作參數和性能特點。希望本文能夠為工程師和采購人員提供實用的參考信息，更好地選擇適合的達林頓驅動芯片型號。

　　達林頓晶體管陣列驅動如何選型

　　達林頓晶體管陣列驅動在電子工程領域扮演著重要的角色，其高增益、高輸出功率和快速開關速度等特性，使其在功率放大和開關電路中得到廣泛應用。本文將深入探討達林頓驅動芯片的基本原理、應用領域以及常見型號特點，并提供選擇合適型號的建議。

　　一、達林頓晶體管陣列驅動的基本原理

　　達林頓晶體管陣列驅動利用達林頓管的電流放大特性，將兩個或多個晶體管的作用結合起來，實現對輸入信號的放大和開關控制。通過級聯連接的晶體管，達到高增益和高輸出功率的效果。達林頓晶體管陣列驅動器的總增益B（大信號）大致對應于兩個獨立晶體管（B1和B2）增益的乘積：B≈B1?B2。在現代功率達林頓電路中，電流增益B在1000或更高的范圍內，小信號電流放大β甚至可以實現高達50,000的放大倍數。

　　二、達林頓晶體管陣列驅動的應用領域

　　音響設備：功率放大器、揚聲器驅動器等。

　　通信設備：調制解調器、無線通信模塊等。

　　工業控制：伺服驅動器、步進電機控制器等。

　　家電產品：電磁爐、微波爐等。

　　汽車電子：發動機控制系統、車身電子系統等。

　　三、常見達林頓晶體管陣列驅動型號及特點

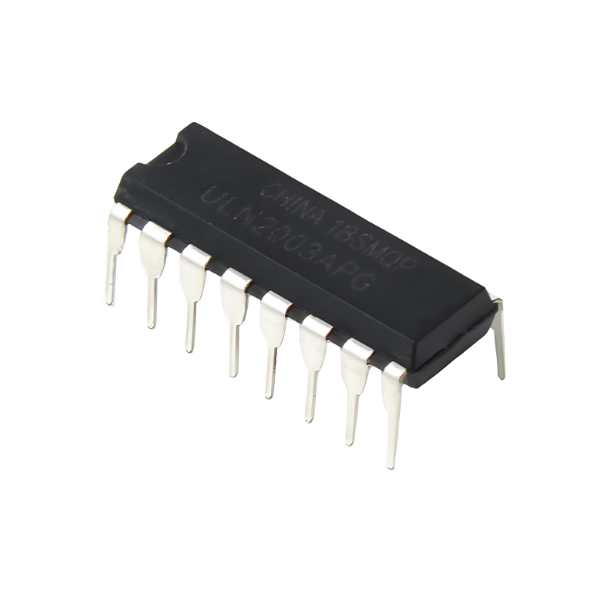

　　ULN2003：這款芯片具有3個通道，是一款高壓、大電流的單片集成電路。主要用于工業和民用燈具、繼電器以及打印機撞針的驅動。ULN2003的每路輸出電流為500mA，峰值電流為600mA，輸出電壓為50V。同樣采用共發射極結構，每路可以自主輸出。常用于驅動直流電機、LED顯示燈、大功率緩沖以及通用邏輯電路等各種負載。

　　ULN2803：ULN2803是一款8通道的達林頓晶體管陣列，與ULN2003類似，每路輸出電流為500mA，峰值電流為600mA，輸出電壓為50V。同樣采用共發射極結構，每路可以自主輸出。常用于驅動直流電機、LED顯示燈、大功率緩沖以及通用邏輯電路等各種負載。

　　HX2803：深圳市華芯邦科技有限公司HOTCHIP研發推出的HX2803是高電壓大電流的達林頓晶體管陣列，每個陣列包含8個開放集電極共射極對。每對額定電流為500mA。為了驅動電感負載，每個陣列都包含抑制二極管，輸入和輸出被固定以對齊，以簡化電路板布局。這些設備能夠驅動各種負載，包括螺線管、繼電器、直流電機、LED顯示器、燈絲燈、熱打印頭和大功率緩沖器，HX2803既有小外形18針封裝（SOP18）可供選擇。

　　四、達林頓晶體管陣列驅動選型考慮因素

　　應用領域：根據具體應用場景需求選擇型號。例如，音響設備需要功率放大器和揚聲器驅動器，而工業控制則需要伺服驅動器和步進電機控制器。

　　工作電壓和電流：符合電路設計的工作電壓和電流范圍。例如，一些小型繼電器可能只需要幾十毫安的驅動電流，而大型繼電器則需要幾百毫安甚至更高的電流。

　　增益和帶寬：滿足信號處理的增益和帶寬要求。較高的增益可以使芯片用較小的輸入電流驅動較大的負載，但過高的增益也可能導致信號失真或穩定性問題。

　　封裝形式：適配電路板布局和散熱需求的封裝形式。達林頓驅動芯片有多種封裝形式，如DIP（雙列直插式封裝）、SOP（小外形封裝）、TSSOP（薄小外形封裝）等。

　　價格和品牌：在性能符合要求的前提下，考慮價格和品牌的因素。選擇知名品牌的達林頓驅動芯片可以保證產品的質量和可靠性。

　　五、總結

　　達林頓晶體管陣列驅動作為電子工程領域的重要組件，選擇合適型號需綜合考慮應用領域、工作參數和性能特點。希望本文能夠為工程師和采購人員提供實用的參考信息，更好地選擇適合的達林頓驅動芯片型號。在實際應用中，還需要考慮熱設計、輸入電阻、開關速度、飽和電壓、電源隔離、保護電路、布局和布線、測試和驗證等因素，以確保電路的穩定性和可靠性。
