I/O連接器的分類

　　I/O連接器（輸入/輸出連接器）是計算機系統中用于實現CPU與外圍設備之間數據傳輸的關鍵組件。根據不同的應用場景和功能需求，I/O連接器可以分為多種類型。以下是I/O連接器的主要分類及其特點：

　　I/O接口芯片：

　　這些芯片通常是集成電路，通過CPU輸入不同的命令和參數，控制相關的I/O電路和簡單的外設進行相應的操作。常見的接口芯片包括定時計數器、中斷控制器、DMA控制器、并行接口等。這些芯片主要用于處理低速數據傳輸和簡單的控制任務。

　　I/O接口控制卡：

　　這是由若干個集成電路按一定的邏輯組成為一個部件，可以是直接與CPU同在主板上的集成控制卡，也可以是插在系統總線插槽上的獨立插件。根據連接對象的不同，I/O接口控制卡可以分為串行接口、并行接口、鍵盤接口和磁盤接口等。這些控制卡通常用于處理高速數據傳輸和復雜的控制任務。

　　系統連接器：

　　系統連接器主要用于支持高速串行差分信號的傳輸，具有高密度、高機械魯棒性和易組裝性。它們通常安裝在芯片系統周圍，采用差分對結構，每對結構與相鄰對和相鄰芯片隔開。系統連接器的工作速度通常大于2.5Gb/s，適用于高速數據傳輸的應用場景。

　　矩形連接器：

　　矩形連接器的外形通常呈矩形，具有較多的接觸點，可傳輸多種信號和電源。它們廣泛應用于大型工業自動化設備中，用于連接各種傳感器和執行器的線路。矩形連接器的特點是接觸點多、傳輸能力強，適用于復雜的數據傳輸任務。

　　圓形連接器：

　　圓形連接器的外觀為圓形，具有良好的密封性和耐環境性能。它們常用于航空航天、軍事裝備以及需要高可靠性連接的場合。例如，飛機上的各種電子設備之間的連接就常使用圓形連接器。圓形連接器的特點是密封性好、耐環境性能強，適用于惡劣的工作環境。

　　條形連接器：

　　也稱為排線連接器，通常由多根平行排列的導線組成，適用于高密度連接的場景。在電腦主板和硬盤之間的連接中經常能看到條形連接器的身影。條形連接器的特點是結構緊湊、連接密度高，適用于空間受限的應用場景。

　　射頻連接器：

　　主要用于傳輸射頻信號，具有良好的高頻特性和低損耗。它們廣泛應用于無線通信、廣播電視等領域。例如，手機內部的天線與主板之間的連接就會用到射頻連接器。射頻連接器的特點是高頻特性好、信號損耗低，適用于高速無線通信。

　　光纖連接器：

　　用于連接光纖，實現光信號的傳輸。在高速通信網絡和數據中心等環境中是不可或缺的。光纖連接器的特點是傳輸速率高、信號衰減小，適用于長距離高速數據傳輸。

　　印制電路板連接器：

　　用于連接印制電路板（PCB）與外部設備或其他PCB板，常見于電子設備的內部連接。印制電路板連接器的特點是連接可靠、安裝方便，適用于電子設備的內部連接。

　　I/O連接器的分類多樣，每種類型都有其特定的應用場景和功能特點。選擇合適的I/O連接器對于確保數據傳輸的可靠性和效率至關重要。

　　I/O連接器的工作原理

　　I/O連接器（輸入/輸出連接器）是電子設備中用于傳輸數據、信號和電力的關鍵組件。它們在計算機、通信設備、工業控制系統等各種設備中扮演著重要角色。I/O連接器的工作原理涉及物理連接、電氣連接和信號傳輸等多個方面。

　　從物理連接的角度來看，I/O連接器通常由插頭和插座組成。插頭安裝在電纜或設備的一端，插座則安裝在另一設備的接口處。當插頭插入插座時，兩者的接觸點會緊密接觸，確保電氣連接的可靠性。I/O連接器的設計需要考慮插拔力、耐久性、防塵防水等因素，以保證在各種環境下的穩定工作。

　　從電氣連接的角度來看，I/O連接器內部包含多個導電觸點，這些觸點通過導線與設備的電路板相連。當插頭插入插座時，插頭上的觸點與插座上的觸點接觸，形成完整的電路。I/O連接器的觸點材料通常選用導電性能良好且耐腐蝕的金屬，如銅合金或鍍金，以確保信號傳輸的穩定性和可靠性。

　　在信號傳輸方面，I/O連接器需要支持不同類型的數據和信號傳輸。例如，USB連接器支持高速數據傳輸，HDMI連接器支持高清視頻和音頻信號傳輸，而電源連接器則負責傳輸電力。不同類型的I/O連接器在設計上會有所不同，以滿足特定的應用需求。例如，高速數據傳輸連接器通常采用差分信號傳輸技術，以減少信號干擾和提高傳輸速率。

　　I/O連接器還需要具備良好的電磁兼容性（EMC）。在高速數據傳輸過程中，連接器可能會產生電磁干擾（EMI），影響其他電子設備的正常工作。因此，I/O連接器的設計需要采取屏蔽措施，如使用金屬外殼或屏蔽層，以減少電磁干擾。

　　I/O連接器的工作原理涉及物理連接、電氣連接和信號傳輸等多個方面。它們通過插頭和插座的緊密接觸，實現設備之間的電氣連接和信號傳輸。I/O連接器的設計需要考慮插拔力、耐久性、防塵防水、觸點材料、信號傳輸類型和電磁兼容性等因素，以確保在各種環境下的穩定工作。隨著電子技術的不斷發展，I/O連接器也在不斷改進和創新，以滿足日益增長的應用需求。

　　I/O連接器的作用

　　I/O連接器（Input/Output Connector）在計算機系統中扮演著至關重要的角色，它是計算機主機與外部設備之間進行數據交換的橋梁。I/O連接器不僅負責數據的輸入和輸出，還承擔著信號轉換、速度匹配和控制功能等多重任務，確保計算機系統能夠高效、穩定地運行。

　　I/O連接器的主要作用之一是實現數據的輸入和輸出。在計算機系統中，主機需要與各種外部設備進行通信，如鍵盤、鼠標、顯示器、打印機、硬盤等。這些設備通過I/O連接器與主機相連，使得用戶可以通過輸入設備向計算機發送指令和數據，同時計算機也可以通過輸出設備向用戶展示處理結果。例如，當用戶在鍵盤上輸入文字時，鍵盤通過I/O連接器將輸入的字符傳輸到計算機的內存中；當計算機完成計算后，可以通過I/O連接器將結果顯示在顯示器上。

　　I/O連接器還負責信號轉換和速度匹配。由于外部設備的信號電平和傳輸速率往往與計算機內部的信號電平和處理速度不一致，I/O連接器需要進行相應的轉換和匹配，以確保數據能夠正確、高效地傳輸。例如，串行接口和并行接口是兩種常見的I/O接口類型，它們分別通過逐位傳輸和多位并行傳輸的方式實現數據交換。串行接口適用于低速外設，如傳感器、鍵盤等，而并行接口則適用于高速外設，如打印機、攝像頭等。

　　I/O連接器還承擔著控制功能。通過I/O連接器，計算機可以對外部設備進行控制和管理，如啟動打印機打印、控制顯示器的亮度調節等。這些控制功能通常由I/O接口電路中的控制線實現，控制線用于傳輸控制信號，如使能信號、時鐘信號等。通過這些控制信號，計算機可以精確地控制外部設備的工作狀態和操作流程。

　　I/O連接器的另一個重要作用是提供緩沖和數據格式轉換。由于計算機與外部設備在數據處理速度上存在差異，I/O連接器需要提供緩沖區，以消除這種差異，確保數據能夠平穩、連續地傳輸。同時，I/O連接器還需要進行數據格式轉換，以適應不同設備之間的數據格式要求。例如，某些外部設備可能使用模擬信號，而計算機內部則使用數字信號，I/O連接器需要在這兩者之間進行轉換，以實現數據的正確傳輸。

　　I/O連接器在計算機系統中發揮著不可或缺的作用。它不僅實現了主機與外部設備之間的數據交換，還負責信號轉換、速度匹配、控制功能、緩沖和數據格式轉換等多種任務，確保計算機系統能夠高效、穩定地運行。對于軟件設計師和硬件工程師來說，深入理解I/O連接器的功能和特性，掌握不同類型的I/O接口及其工作原理，是設計和開發高性能計算機系統的關鍵。

　　I/O連接器的特點

　　I/O連接器（輸入/輸出連接器）在現代電子設備和系統中扮演著至關重要的角色。它們不僅負責設備之間的物理連接，還承擔著數據傳輸、信號轉換和電源供應等多種功能。以下是I/O連接器的一些主要特點：

　　高數據傳輸速率：隨著數據傳輸需求的不斷增加，I/O連接器必須支持高速數據傳輸。例如，QSFP+連接器可以支持高達28Gbps NRZ和56Gbps PAM-4的數據傳輸速率。這種高速傳輸能力使得連接器能夠滿足現代通信和數據處理系統的需求。

　　低串擾和可控阻抗：為了確保信號的完整性和傳輸質量，I/O連接器設計時需要考慮低串擾和可控阻抗。差分對之間的低串擾和100歐姆的可控阻抗可以與100歐姆的屏蔽對電纜相匹配，從而減少信號干擾和失真。

　　魯棒的應變釋放裝置：I/O連接器通常具有短電纜出口的魯棒應變釋放裝置，這有助于縮小機箱面板與柜門或柜壁的間距，提高設備的緊湊性和可靠性。這種設計可以有效防止電纜在插拔過程中受到過度拉扯，從而延長連接器的使用壽命。

　　低垂直外形：許多I/O連接器采用低垂直外形設計，適用于卡槽間距為15mm的系統。這種設計不僅節省空間，還提高了系統的集成度和靈活性。

　　EMC屏蔽：電磁兼容性（EMC）是現代電子設備設計中不可忽視的一個方面。I/O連接器通過壓接套系統可靠地連接電纜EMC屏蔽和連接器蓋，從而有效抑制電磁干擾，提高系統的穩定性和可靠性。

　　熱管理：隨著數據傳輸速率的提高，連接器的熱管理問題變得越來越重要。一些先進的I/O連接器采用創新的熱橋技術，優化散熱效果，減少系統的整體功耗。例如，zSFP+連接器通過優化散熱設計，提高了系統的性能和可靠性。

　　多樣性和兼容性：I/O連接器種類繁多，包括RS-232、RS-422、RS-485、USB、HDMI、VGA、DVI、DP、以太網端口、數字I/O端口、模擬I/O端口和CAN總線接口等。這些連接器不僅支持多種數據傳輸速率和設備類型，還具有良好的兼容性，能夠滿足不同應用場景的需求。

　　可靠性：工業應用中，I/O連接器需要在特定工況下保證連接的絕對可靠。這包括在高溫、高濕、振動等惡劣環境下仍能保持穩定的性能。因此，連接器的設計和材料選擇都必須經過嚴格測試和驗證。

　　易于安裝和維護：I/O連接器通常設計為可插拔式，便于安裝和維護。熱插拔功能使得連接器可以在不關閉系統的情況下進行更換或升級，提高了系統的可用性和靈活性。

　　I/O連接器的特點使其成為現代電子設備和系統中不可或缺的組件。它們不僅支持高速數據傳輸和信號轉換，還具有良好的可靠性和兼容性，能夠滿足各種應用場景的需求。隨著技術的不斷進步，I/O連接器將繼續發展，為未來的電子設備和系統提供更加高效和可靠的連接解決方案。

　　I/O連接器的應用

　　I/O連接器在現代工業自動化和計算機系統中扮演著至關重要的角色。它們不僅負責設備之間的物理連接，還承擔著數據傳輸、信號轉換和系統集成的重要任務。本文將詳細介紹I/O連接器在不同領域的應用及其重要性。

　　在工業自動化領域，I/O連接器被廣泛應用于各種傳感器、執行器和控制設備之間的連接。例如，ProfinetIO作為一種基于工業以太網技術的自動化總線標準，利用I/O連接器實現高速、實時的數據傳輸，使得工業自動化系統能夠實時獲取和處理各種傳感器和執行器的數據。這種實時數據傳輸和監測功能對于實現精確的過程控制和優化至關重要。此外，I/O連接器還支持設備的集成與通信，使得各種工業設備、傳感器和執行器能夠無縫地集成到自動化系統中。

　　I/O連接器在智能工廠和物聯網（IoT）集成中發揮著重要作用。隨著智能工廠和物聯網技術的發展，I/O連接器的應用越來越廣泛。例如，IO-Link技術通過引入專門的數字接口，實現了傳感器和工業現場總線的接口模塊之間的全數字化傳輸。這種雙向數據傳輸使得現場量的參數化交互和信息診斷成為可能，從而實現遠程條件監控和終端設備的可預見性維護。這不僅提高了系統的可靠性，還簡化了系統架構，使得不同類型的傳感器和執行器能夠統一接入，實現簡單化和標準化的系統構架。

　　在計算機系統中，I/O連接器同樣不可或缺。它們負責實現CPU通過系統總線與I/O電路和外圍設備的聯系。I/O接口的功能包括端口地址譯碼、設備選擇、狀態信息提供、命令譯碼、定時和時序控制等。常見的I/O接口芯片包括定時計數器、中斷控制器、DMA控制器、并行接口等。這些接口芯片通過CPU輸入不同的命令和參數，控制相關的I/O電路和簡單的外設進行相應的操作。此外，I/O接口控制卡也廣泛應用于各種復雜的系統中，它們由若干個集成電路按一定的邏輯組成為一個部件，或者直接與CPU同在主板上，或是一個插件插在系統總線插槽上。

　　I/O連接器還具有高密度、高機械魯棒性、易組裝性、極好的屏蔽性和信號完整性等特點。例如，某些I/O連接器可以工作在大于2.5Gb/s的數據傳輸速率下，適用于板對板間隔低至15mm的致密系統，并可間距12.5mm并列安裝，使多個端口沿卡緣分布。這種緊湊的設計使得系統在無需高速信號傳輸的應用中也能享受連接器提供的密度和魯棒性。

　　I/O連接器在工業自動化、智能工廠、物聯網和計算機系統中都有著廣泛的應用。它們不僅實現了設備之間的物理連接，還承擔著數據傳輸、信號轉換和系統集成的重要任務，極大地提高了系統的可靠性和效率。隨著技術的不斷進步，I/O連接器的應用領域將會更加廣泛，為各行各業帶來更多的便利和創新。

　　I/O連接器如何選型

　　I/O連接器（輸入/輸出連接器）是電子設備中用于實現設備與外部世界通信的關鍵組件。它們廣泛應用于計算機、通信設備、工業控制系統、消費電子產品等領域。選擇合適的I/O連接器對于確保設備的性能、可靠性和安全性至關重要。本文將詳細介紹I/O連接器的選型指南，并列舉一些常見的I/O連接器型號。

　　1. 確定應用需求

　　在選擇I/O連接器之前，首先需要明確應用需求。這包括以下幾個方面：

　　信號類型：確定連接器需要傳輸的信號類型，如模擬信號、數字信號、電源信號等。

　　傳輸速率：根據信號的傳輸速率選擇合適的連接器，高速信號需要考慮阻抗匹配和信號完整性。

　　工作環境：考慮連接器的工作環境，如溫度、濕度、振動、電磁干擾等。

　　安裝空間：根據設備的安裝空間選擇合適尺寸的連接器。

　　連接方式：確定連接器的連接方式，如板對板、線對板、線對線等。

　　2. 電氣性能

　　電氣性能是選擇I/O連接器的關鍵因素之一。主要包括以下幾個方面：

　　接觸電阻：高質量的連接器應具有低而穩定的接觸電阻，通常在幾毫歐到數十毫歐之間。

　　額定電壓：根據設備的工作電壓選擇合適的連接器，確保連接器能夠在額定電壓下正常工作。

　　額定電流：根據設備的工作電流選擇合適的連接器，注意多芯連接器需要降額使用。

　　阻抗匹配：對于高速信號，需要選擇阻抗匹配的連接器，以減少信號反射和提高信號傳輸質量。

　　3. 機械性能

　　機械性能直接影響到連接器的使用壽命和可靠性。主要包括以下幾個方面：

　　插拔力：插拔力分為插入力和拔出力，插入力要小，拔出力要適中，以確保連接的可靠性。

　　機械壽命：機械壽命通常以插拔次數表示，一般在500到5000次之間。

　　結構強度：連接器的結構強度應能夠承受一定的機械應力，避免在使用過程中損壞。

　　鎖定機制：一些連接器具有鎖定機制，可以防止連接器在使用過程中意外脫落。

　　4. 環境適應性

　　連接器應具有良好的環境適應性，能夠適應各種工作環境。主要包括以下幾個方面：

　　耐溫：連接器應能夠在規定的溫度范圍內正常工作，一般在-65℃到200℃之間。

　　耐濕：連接器應具有良好的耐濕性能，能夠在高濕度環境下正常工作。

　　耐腐蝕：連接器應具有良好的耐腐蝕性能，特別是在惡劣的工作環境中。

　　電磁兼容性：連接器應具有良好的電磁兼容性，能夠有效屏蔽電磁干擾。

　　5. 常見I/O連接器型號

　　以下是幾種常見的I/O連接器型號及其特點：

　　RJ45連接器：用于以太網通信，支持10/100/1000Mbps的傳輸速率，具有良好的機械性能和電氣性能。

　　USB連接器：包括USB Type-A、Type-B、Micro-USB、Type-C等型號，支持高速數據傳輸和電源傳輸，廣泛應用于計算機和移動設備。

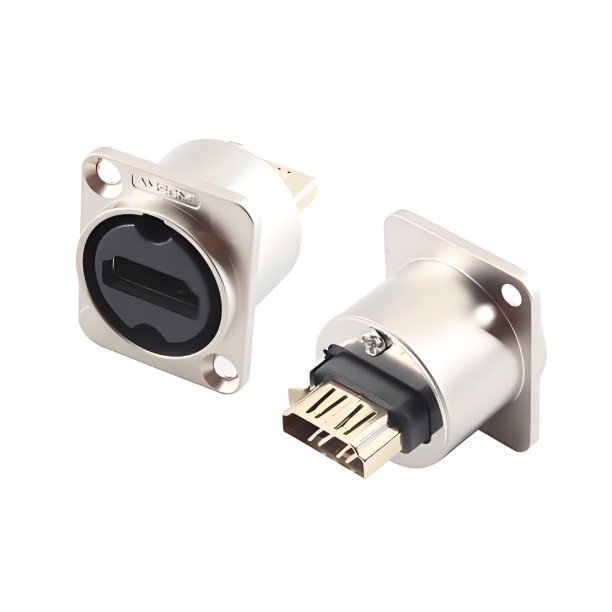

　　HDMI連接器：用于高清音視頻傳輸，支持高分辨率視頻和多聲道音頻，廣泛應用于電視、投影儀、游戲機等設備。

　　D-SUB連接器：包括9針、15針、25針等型號，用于串行通信、視頻信號傳輸等，具有良好的機械強度和電氣性能。

　　SMA連接器：用于射頻信號傳輸，支持高達18GHz的頻率，廣泛應用于無線通信、雷達、測試儀器等領域。

　　M12連接器：用于工業以太網通信，具有良好的機械強度和環境適應性，適用于惡劣的工作環境。

　　6. 供應商和價格

　　選擇合適的供應商和合理的價格也是選型過程中需要考慮的重要因素。建議選擇有良好信譽和穩定供應的供應商，以確保連接器的質量和供貨穩定性。

　　結論

　　選擇合適的I/O連接器需要綜合考慮應用需求、電氣性能、機械性能、環境適應性等多個因素。通過本文的選型指南，希望讀者能夠更好地理解和選擇適合自己的I/O連接器，從而提高設備的性能和可靠性。
